Plancal Nova CAO ventilation

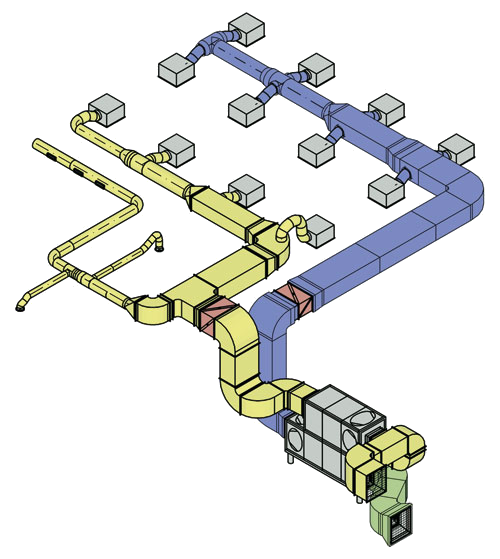

Le logiciel nova offre une bibliothèque de composants vaste et puissante, qui permet une planification détaillée en 3D, l'élaboration de schémas et une définition manuelle.

En dehors des données spécifiques aux fabricants, il est également possible de faire des réglages libres pour les composants. Les composants peuvent être positionnés en tenant compte d'un espace écart. Les composants déjà placés peuvent être édités. Des points d'attache peuvent être choisis librement pour le positionnement des composants. Une liaison automatique des composants est également possible dans l'espace 3D. Les composants peuvent être préréglés individuellement par le biais de la technique de modèles. Les composants peuvent être « montés et démontés » dans un tronçon existant. Le logiciel nova élabore automatiquement les jonctions de canaux et adapte les canaux.

Il est possible, dans un tronçon, de tourner ou déplacer les composants intégrés. Il est également possible de tourner ou déplacer des tronçons de canaux d'air complets.

Cela permet d'apporter, rapidement et efficacement, des modifications sur le dessin réalisé.

Le logiciel nova permet les liaisons Flex, les ombres portées, les isolations, les cadres, les numérotations, les légendes, les interfaces de fabrication et les contrôles de collisions de composants 3D. Des listings comportant toutes les informations importantes sont générés à partir des calculs. Les relevés de dimensions des composants, conformément à la norme VOB, cadres et isolations inclus, sont ensuite sortis sur des listings structurés.

Les principales caractéristiques :

- Composants 3D

- Constructions 3D rapides

- Coupes et dessins isométriques de modèle et de présentation

- Inscriptions automatiques des numéros de position et des dimensions de canaux

- Cotation des hauteurs

- Calcul du débit volumétrique

- Calcul de la perte de pression

- Calcul acoustique

- Raccords automatiques pour les jonctions

- Contrôle des collisions

- Affichage des résultats du calcul sur le dessin

- View-shading

- Insertion automatisée de composants dans un tronçon de ventilation

- Rotation et étirement de réseaux partiels

- Etablissement des dimensions des composants suivant la norme VOB

- Calcul de la charge de refroidissement suivant les procédures abrégée et informatique
