Plancal Nova CAO chauffage

Le logiciel nova permet d'effectuer un traitement graphique et technique complet d'un projet de chauffage. Le logiciel nova donne la possibilité de faire soit une saisie tabellaire, soit une définition graphique.

La saisie tabellaire permet de définir un environnement simple au moyen de tableaux et d'arbres structurels. La sélection multiple, le système de modèles et les valeurs imposées assurent un travail efficace.

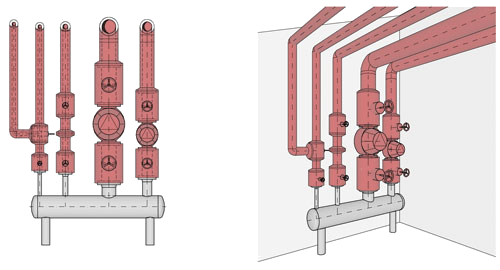

Pour le traitement graphique, le logiciel nova offre une bibliothèque de composants vaste et puissante, conforme à la norme, qui permet de planifier des réseaux, des schémas de tronçons, et une planification de centrale en 3D avec des composants réels (distributeurs, canalisations, accessoires de canalisations, etc.).

Les radiateurs sont établis par le module Dimensionnement des radiateurs et reportés automatiquement sur le dessin ou placés individuellement. Le réseau de distribution peut alors être reporté, au choix, sous la forme d'un système bitube ou d'un système Tichelmann, sur le schéma de tronçons ou le plan horizontal.

Les radiateurs peuvent être raccordés par un simple clic de souris au moyen d'une connexion automatique dynamique.

Lorsque les radiateurs ont été modifiés, le logiciel nova modifie les conduites de raccordement au moyen d'une fonction innovante.

Les zones de circuits de chauffage au sol, les circuits de chauffage et circuits de chauffage partiels sont établis par le logiciel nova, au moyen du module Charge de chauffage, et peuvent être reportés sur le dessin. Le report des circuits de chauffage et circuits de chauffage partiels s'effectue automatiquement, en tenant compte de la distance de pose, des surfaces de sortie, des conduites de raccordement, etc.

Des listings sont générés à partir des calculs sur la base du modèle EN.

Les relevés des dimensions des radiateurs, des canalisations, des pièces en T, des coudes et des vannes sont produits sous la forme de listings clairs.

Les principales caractéristiques :

- Représentation unifilaire

- Structure 3D du réseau de distribution

- Définition des radiateurs par le module Dimensionnement des radiateurs

- Actualisation automatique des radiateurs

- Constructions 3D rapides

- Coupes, dessins isométriques

- Inscription de tous les paramètres de distribution

- Cotation des hauteurs

- Modifications rapides

- Contrôle des collisions

- Affichage des résultats du calcul sur le dessin

- View-shading
