Baudin-Chateauneuf est un partenaire historique de Bocad depuis la genèse du produit au milieu des années 80. L’entreprise a utilisé le logiciel pour son activité « pont » et aussi pour son activité « bâtiment ». Au sein de cette dernière et de façon très novatrice pour l’époque, le bureau d’étude modélisa certains de ses projets complexes en 3D, comme notamment la tribune de l’anneau de vitesse pour les JO d’Alberville en 1992 ou la rénovation du stade Charlety, inaugurée en 1994. S’en suivront bien des projets, comme le Zenith de Châteauroux, des terminaux à Orly et Roissy, de grands halls pour l’aéronautique, la tribune TV du court central de Roland-Garros, la salle des machines de l’EPR-Flamanville, la passerelle Cœur d’Orly et enfin la voile photovoltaïque de la Cité Musicale sur l’île Seguin à Boulogne Billancourt (92).

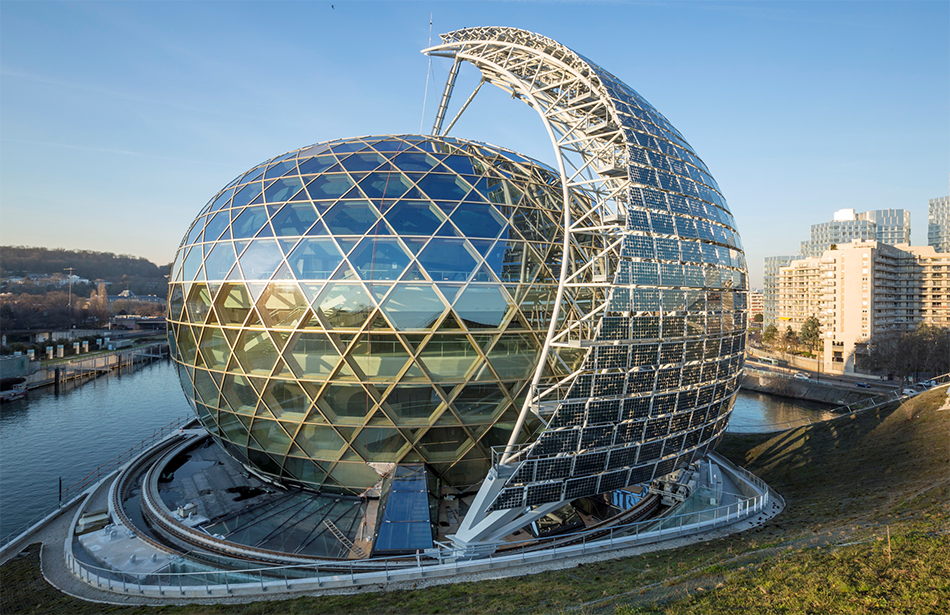

Revenons donc sur un projet de 2017 : le voile photovoltaïque de la Cité Musicale. Celui-ci est composé de 2 structures tubulaires tridimensionnelles et symétriques accouplées, d’une hauteur de 40 m et d’une largeur à la base de 22 m chacune pour un poids de 150 tonnes. Cet ouvrage motorisé est équipé de 2 x 850m2 de panneaux photovoltaïques.

L’utilisation du logiciel bocad a permis un montage sans encombre, la réalisation des développées des tubes cintrés avec gueules de loup, les fichiers machines pour la découpe de tubes, la génération de fichiers IFC pour une maquette 3D BIM ou encore de DWG 3D pour les interactions avec les autres corps d’état.

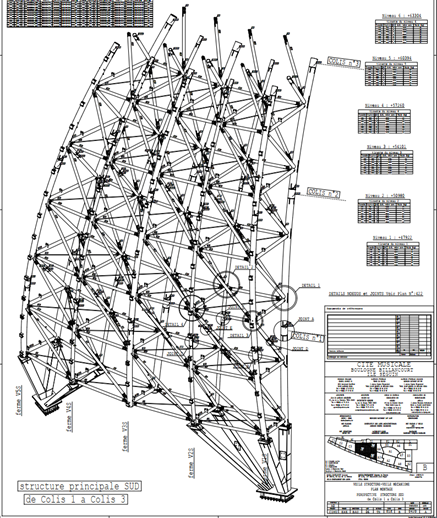

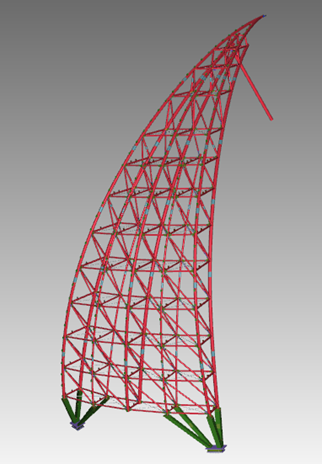

Nous illustrons ici par des photos, captures d’écrans du modèle 3D et d’un plan de montage réalisé dans bocad.

Nous remercions les équipes de Baudin pour ce témoignage.

Architecte / Client :

MO : TEMPO Ile Seguin

MOE : SHIGERU BAN ARCHITECTS EUROPE

Crédit photo: Laurent Blossier

Crédit modèle : Baudin Châteauneuf
