Le logiciel RFEM utilisé pour le calcul d’un préau en structure métallo-textile à Mayotte.

L’entreprise Normandie Structures était en charge de la pré-étude, de la fabrication et du montage de la charpente métallo-textile.

Présentation de la structure :

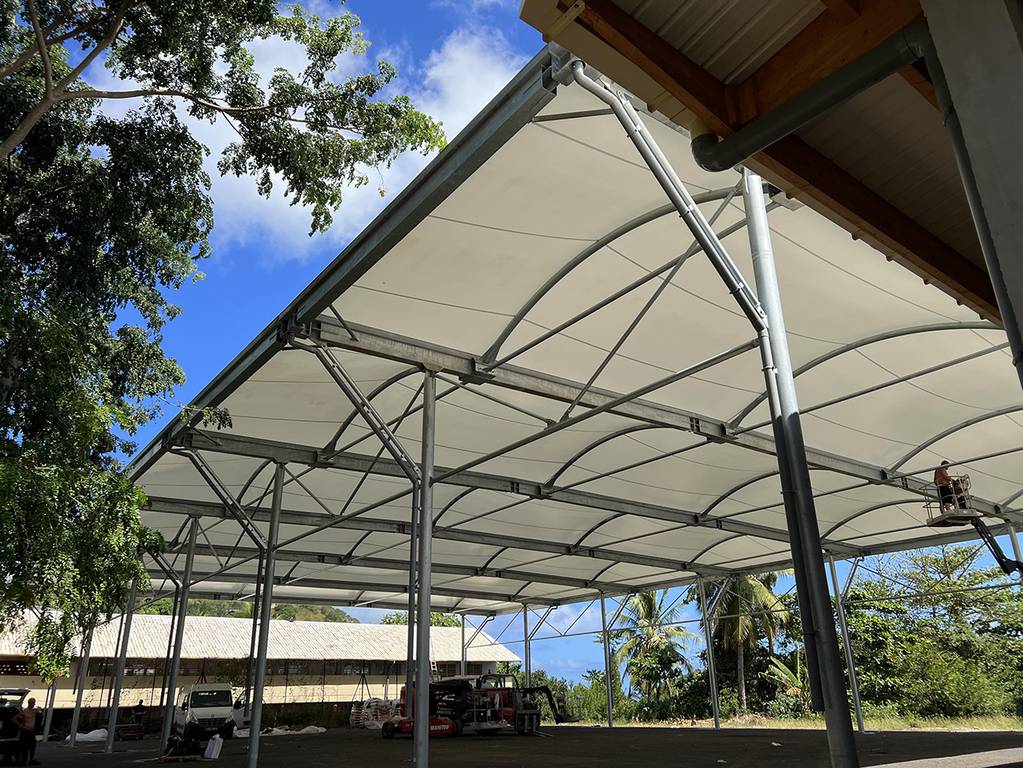

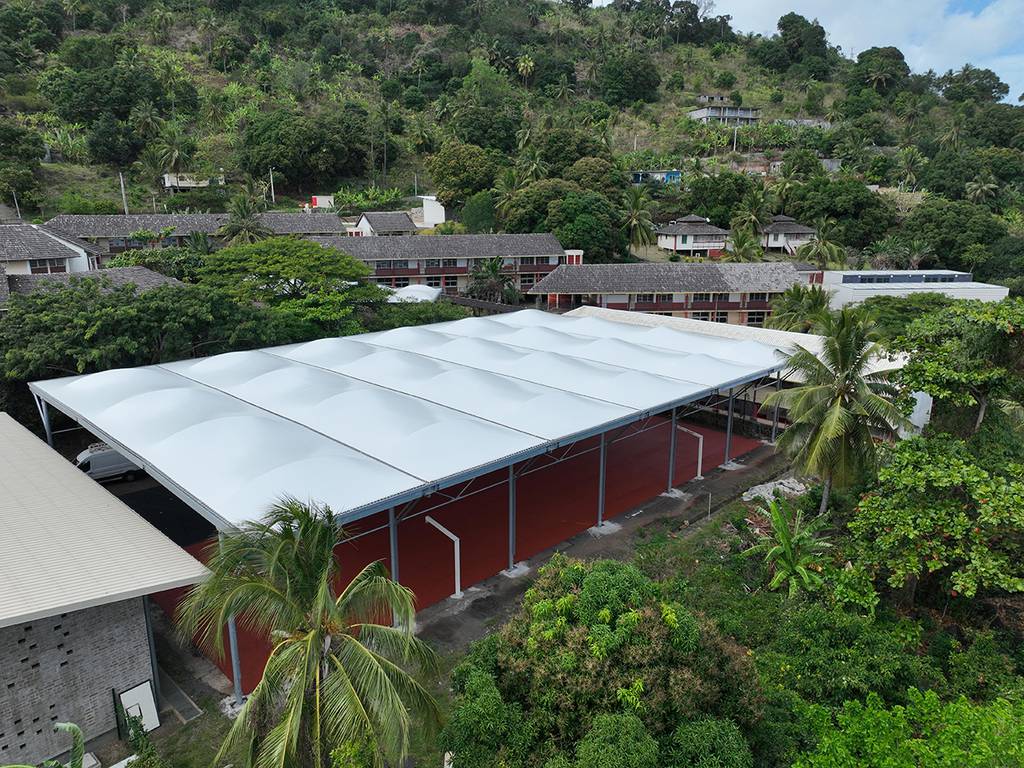

La structure du préau du plateau sportif se compose de 7 portiques métalliques, constitués de poteaux circulaires creux et de poutres PRS en acier galvanisé.

Les portiques sont connectés entre eux par un système de contreventements longitudinaux entre poteaux, ainsi que par des butons et arceaux entre poutres. Le système de chenaux intégrés aux poutres et de descentes d'eaux pluviales introduites dans les poteaux permet une évacuation discrète des eaux de pluie, préservant ainsi l'esthétique de la structure. La couverture en toile tendue à double courbure assure une protection optimale contre les intempéries tout en offrant un design moderne et épuré.

Ce préau offre à présent un espace couvert idéal pour les activités sportives et autres événements extérieurs du lycée.

Outils de calcul :

Dans le cadre de la réalisation du préau, l’entreprise Normandie Structure a réalisé une pré-étude du projet. La modélisation dans le logiciel RFEM 5 a été réalisée à partir d’un import de modèle filaire créé sur Solidworks. Afin de déterminer les charges de vent à appliquer sur le préau par rapport à sa situation en bord de mer et en zone à risque cyclonique, des analyses en soufflerie numérique ont été réalisées avec le logiciel RWIND en considérant la topographie du site.

Le module RF-FORMFINDING a permis d’effectuer la recherche de forme des toiles, qui sont utilisées en couverture et de considérer leurs effets sur la charpente.

Les éléments de la charpente métallique ont pu être dimensionnés grâce au module RF-STEEL EC3.
